電源模塊廠家常見的EMC測試項目

2020-05-14

EMC設計方法是根據產品對EMC提出要求和相應指標,再根據有關標準將產品EMC指標分解為元器件級、模塊級和產品級。EMC測試包括測試方法、測量?jī)x器和試驗場所,EMC檢測受場地的影響很大,尤其以電磁輻射發射、輻射接收和輻射敏感度最為嚴格。



目前作為電源模塊EMC測試可以分為倆種,一種是經過EMC權威機構審定和質量管理體系認證并具有測試資格的綜合型設計測試實驗室(專業檢測中心)。另一種是根據單位實際需要而建立有部分測試功能的實驗室,一般是用來對自身產品EMC評估,保證產品在認證前符合要求。下面淺談下電源模塊廠家為保證產品高可靠和穩定性的一些EMC測試項目。

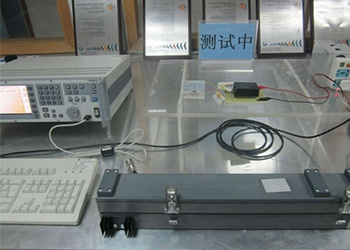

(一)電源線傳導騷擾測試(CE

傳導騷擾測試項目主要是測試電源模塊通過電源線向外傳導的電磁騷擾電平,并通過相關測試標準來規定測試方法及騷擾限值。最終使產品在同一使用環境中不會干擾到其它用電設備。

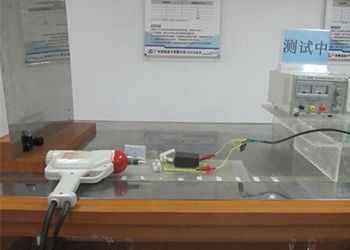

(二)靜電放電抗擾度(ESD

靜電放電抗擾度測試項目主要是測試評估電氣和電子設備遭受靜電放電時的性能,同時還包括從人體到靠近關鍵設備的物體之間可能發生的靜電放電。

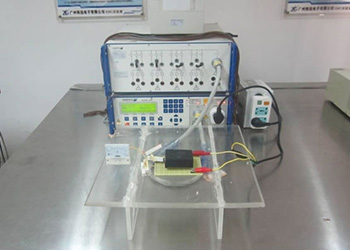

(三)電快速瞬變脈沖群抗擾度(EFT

電快速瞬變脈沖群抗擾度測試項目主要是評估電氣和電子設備的供電電源端口、信號、控制和接地端口在受到電快速瞬變脈沖群干擾時的性能。



電快速瞬變脈沖群主要是模擬電路中,機械開關對電感性負載的切換時,對同一電路中的其它電氣和電子設備產生的干擾。這類干擾的特點是脈沖成群出現、脈沖的重復頻率較高、脈沖波形的上升時間短暫、單個脈沖的能量較低。

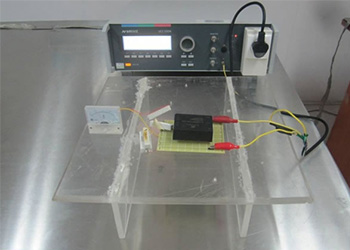

(四)雷擊(浪涌)抗擾度(SURGE

雷擊抗擾度測試項目主要是測試設備對由開關和雷電瞬變過電壓引起的單極性浪涌沖擊的抗擾度。



1、雷擊(主要模擬間接雷):如雷電擊中戶外線路,有大量電流流入外部線路或接地電阻,因而產生的干擾電壓。間接雷擊(如云層間或云層內的雷擊)在線路上感應出的電壓或電流,雷電擊中了鄰近物體,在其周?chē)⒘穗姶艌?chǎng),當戶外線路穿過電磁場時,在線路上感應出電壓和電流。雷電擊中了附近的地面,地電流通過公共接地系統時所引入的干擾。



2、切換瞬變:如主電源系統切換時(如補償電容組的切換)產生的干擾。在同一電網中,靠近設備附近有一些較大型的開關在跳動時所形成的干擾,切換有諧振線路的晶閘管設備,各種系統性的故障。例如:設備接地網絡或接地系統間產生的短路或飛弧故障。



(五)射頻場感應的傳導騷擾抗擾度(CS

射頻場感應的傳導騷擾抗擾度測試項目主要是評估電氣和電子設備受到射頻電磁場輻射時的性能好壞。



根據GBT17626的規定,測試主要騷擾源是來自9kHz~80MHz頻率范圍內射頻發射機產生的電磁場。該電磁場會作用于電氣、電子設備的電源線、通信線和接口電纜等連接線路上,這些連接引線的長度則可能與干擾頻率的幾個波長相當,因此,這些引線就變成被動天線,接受外界電磁場的感應,引線電纜就可以通過傳導方式耦合外界干擾到設備內部(最終以射頻電壓和電流所形成的近場電磁騷擾到設備內部)對設備產生干擾。

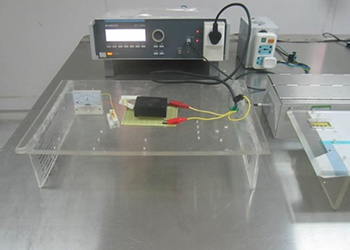

(六)電壓暫降、短時中斷和電壓變化的抗擾度(DIP

該測試項目主要是評估電源抗擊輸入端電壓突變效應的能力。



電壓暫降、短時中斷是由電網、電力設施的故障或負荷突然出現大的變化引起的,在某些情況下會出現兩次或更多次的連續暫降或中斷,而電壓變化是由連接到電網的負荷連續變化引起的。
