鐵路車載電子設備產品需滿足EN50155等標準內容要求，并且車載電子設備接口均要滿足電位差、電磁兼容、人身安全等方面的要求，要控制外部故障而引起的失效擴散。

主要要求如下：

環境要求：如海拔、溫度濕度、沖擊振動以及IP等級等。

電氣要求：如電源要求、電氣隔離等。

浪涌和靜電放電要求：浪涌試驗主要是過電壓試驗，最大需要承受1.4倍常規電壓等。

EMC要求：包括CE、RE以及CS、RS、Surge、EFT、ESD等，對于不同的接口部分需要采用不同的等級。

對裝置的可靠性、可維修性和預估的使用壽命要求：如可維修性驗證，采用指示燈進行指示，可定位故障發生點，方便進行維修。如可靠性運行驗證，運行里程不少于10W公里，運行時間不少于1年等。

其他要求：如對于供電中斷、跌落等。

采用隔離電源是防止故障擴散的方法之一，在車載電子設備中起著重要的作用。但是車載在運行過程中，存在著各種狀態，如劇烈的振動狀態、劇烈的外界環境溫度變化率等情況出現，常規的工業級電源模塊很難滿足其使用要求。

鐵路車載電子設備對供電電源的要求？

電源沖擊和振動的要求：

由于鐵路運行環境的性質，鐵道車輛會受到?jīng)_擊和振動。對于安裝在鐵道車輛上的電子設備必須進行隨機振動和沖擊試驗。對于電源模塊來說，采用灌膠固定PCB板載元器件的方法，可有效增強其抗振動和沖擊的能力。

一般車載蓄電池的額定供電電壓有24V、48V、72V、96V、110V等5種規格，由于輔助設備啟動或者感性負載進行切換，會產生浪涌電壓或者低電壓出現，電源設計的輸入電壓參數能夠在0.6VN和1.4VN電壓范圍內正常工作，并且電源廠家都會兼容多個車載蓄電池電壓等級。

電源隔離電氣的要求：

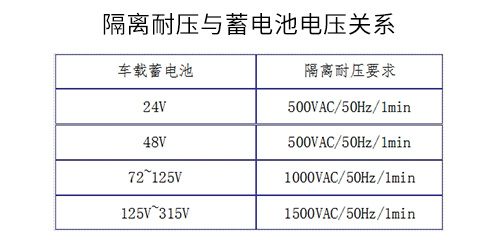

車載電子設備的介電試驗（耐壓試驗）的試驗電壓與車載蓄電池的供電電壓相關，對于車載電子設備的供電類型不確定的話，如110V蓄電池可能浮沖至125V以上情況出現，或低壓變壓器可能會產生大于125V電壓，建議采用1500VAC隔離的使用要求，可滿足瞬時過電壓時的電氣隔離要求。其相關要求如下：

電源溫度和濕度的要求：

為了滿足長途鐵道機車的溫度變化范圍和濕度范圍要求，車載電源需滿足環境溫度-40℃~85℃的使用要求，并且通過高低溫循壞和濕熱交變等可靠性試驗驗證。

電源浪涌的要求：

每個國家對特殊浪涌的要求不一致，如英國鐵路標準RIA12要求與供電電源蓄電池連接的電子設備，必須能夠經受兩種波形：一種是1S 1.5倍輸入電壓波形，另一種是3.5倍輸入電壓，持續時間20mS的浪涌電壓。該浪涌脈沖電壓的源阻抗為0.2Ω，如果考慮供電蓄電池額定電壓為110VDC，那么如果只是采用單一的鉗壓器件進行防護，很難吸收(設鉗位電壓VC為160VDC)高達=2475J的能量，一般瞬時鉗壓抑制器件很難滿足要求，需要專門的電路或者模塊來滿足標準要求。

其他要求：

一般電源模塊設計難以滿足10mS中斷需求，尤其是對于低壓輸入產品，需要增加外圍輸入輸出電容滿足客戶需求。如對于蓄電池的短路保護措施，一般采用防反二極管或者機械設計來規避此方面的失效。
